Camion de travail aérien
| empattement | 2765 mm-3815 mm |
| conduire | 4x2 / 4x4 |
| Modèle de moteur | 4kh1 |
| puissance du moteur | 98hp-140hp |
| Hauteur maximale des devoirs | 12m-30m |
| Charge de seau de travail | 2000 kg |
| Style structurel | bras en plein essor / articulation |
Configuration du produit
| Composants | La plate-forme de travail aérienne est principalement composée de mécanisme de jambe de cyclique, de mécanisme de levage, de mécanisme rotatif, de plate-forme de travail et de son mécanisme de mise à niveau, etc. | |||
| Composants principaux | Le seau de travail est équipé d'un mécanisme de mise à niveau intégré qui peut faire tourner ± 90 degrés, un bras de travail hexagonal, des cylindres d'huile à double amplitude, une enceinte en acier inoxydable et une plate-forme de marche antidérapante à motifs; Panneau de commande de poste de travail double, mécanisme rotatif à 360 degrés | |||
| Fiabilité | Limitation d'amplitude automatique contrôlée par ordinateur, surveillance automatique du processus complet de l'état de travail, emboîtement automatique de l'embarquement et descendant, empêchant efficacement la mauvaise opération, sûre et fiable, équipée d'une source d'alimentation d'urgence électrique, répondant efficacement aux urgences et équipé d'un mécanisme de mise à niveau intégré intégré et système anti-rouleau dans le seau de travail. | |||
| Conception de structure | Le véhicule comprend une conception légère, une fabrication modulaire, une structure et une technologie de style coréen, et est en acier à haute résistance pour une préservation de valeur esthétique élevée. Il a un poids léger et une résistance élevée, avec des cylindres hydrauliques à double amplitude pour le levage et le support stable. | |||
| Avantages de véhicules | Caractéristiques uniques, les accessoires de base télescopiques synchronisés du bras articulé sont des pièces importées, la qualité est stable et le système de contrôle électronique est développé par l'usine d'origine. Le véhicule spécial est équipé d'un double entraînement rotatif, qui coopère les uns avec les autres. La chaîne de transmission à double corde se brise et protège les véhicules supérieurs et inférieurs de l'imblocation avec un grand panier suspendu. |
|||
Diagramme de véhicules

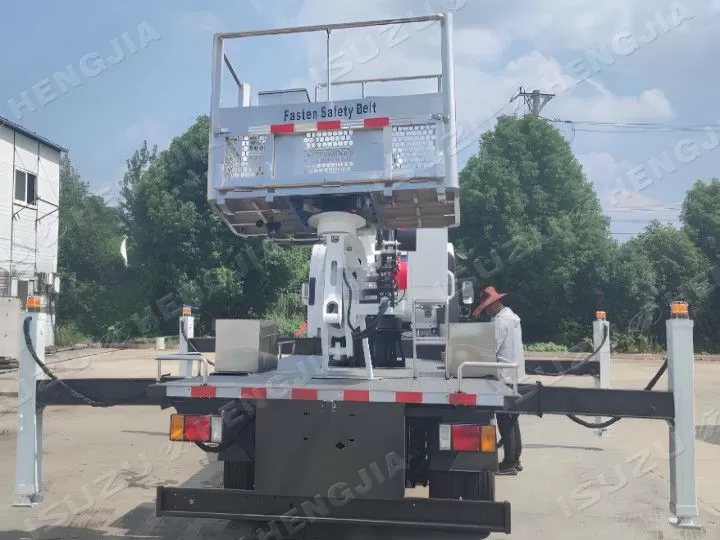

Mécanisme rotatif à 360 °

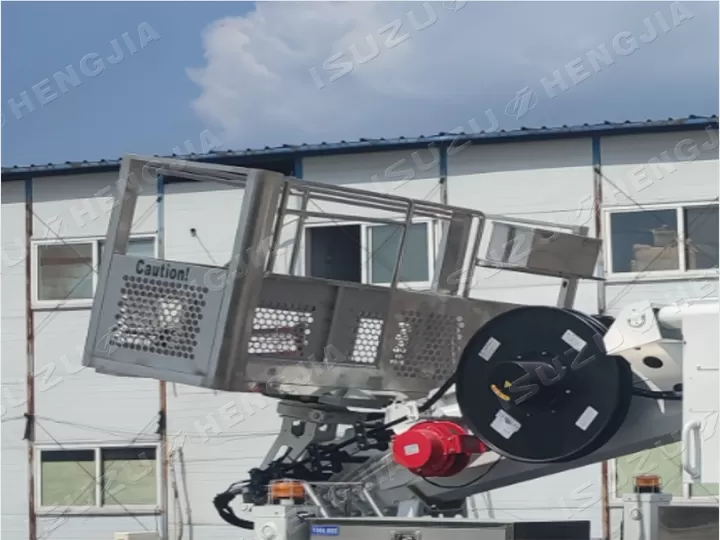

seau de travail aérien

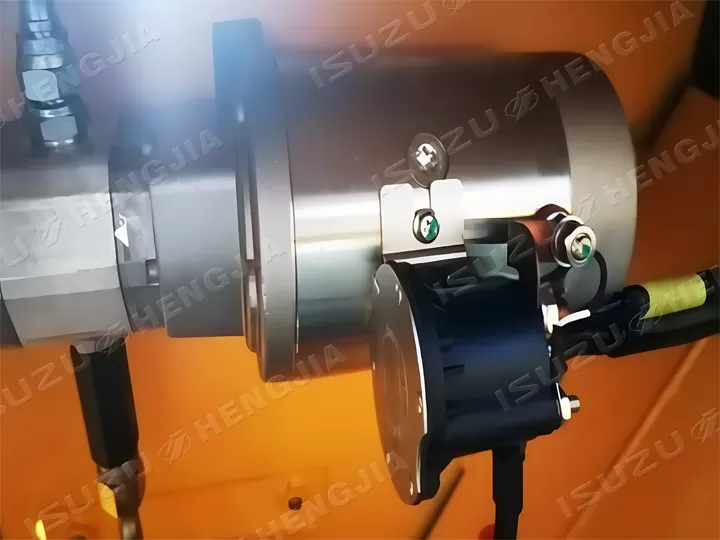

moteur d'urgence électrique

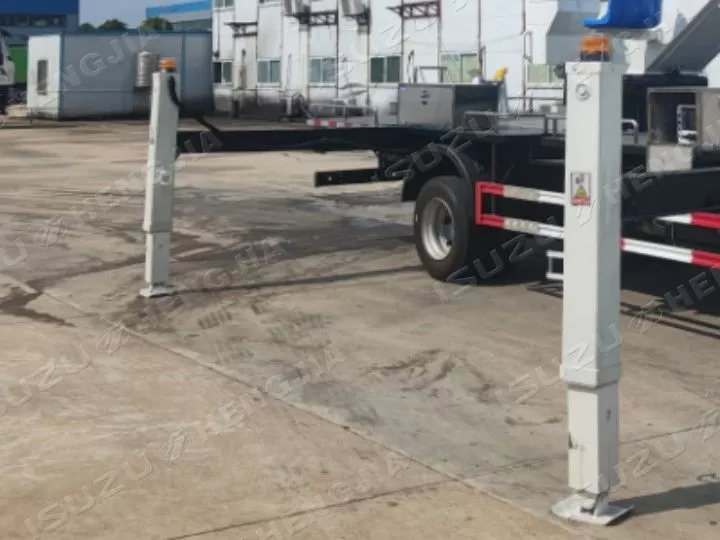

Cylindre de type H

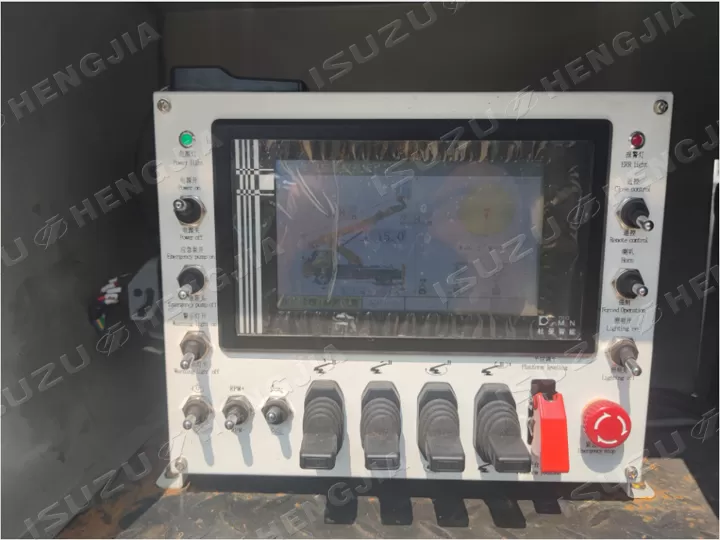

panneau de commande muti fonctionnel
Barres de commande de cyclinder latérales

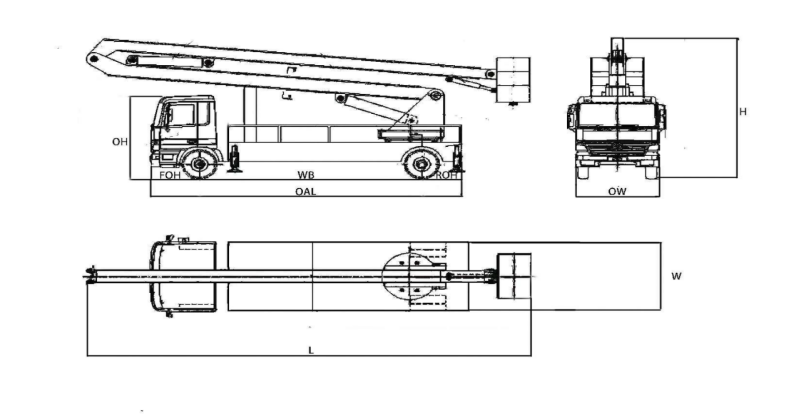

Diagramme de véhicules
| MODÈLE | WB | Oal | Ow | OH | Foh | Roh |
| Kv100 | 3360 | 6400 | 2300 | 3690 | 1120 | 1920 |
| 3815 | 7400 | 2300 | 3690 | 1120 | 2465 | |
| Ci-dessus la taille personnalisée se référer aux détails de l'usine. | ||||||
| Nom de produit | Camion de travail aérien ISUZU KV100 | |||
| paramètre entier | Empattement de véhicule (mm) | 3360 | 3815 | |
| Taille du véhicule () | 7400 × 2300 × 3690 | 8240 × 2300 × 3690 | ||
| Poids total (kg) | 8280 | 8280 | ||
| Poids de trottoir (kg) | 5835 | 6985 | ||
| Nombre de passagers dans la cabine | 2 | 2 | ||
| Vitesse maximale | 98 | 98 | ||
| Spécifications des pneus | 7.00r16lt 8pr | 7.00r16lt 8pr | ||
| Nombre de pneus | 6 + 1 | 6 + 1 | ||
| Normes d'émission | Euroⅴ、 euroⅵ | Euroⅴ、 euroⅵ | ||
| Moteur + transmission | Modèle de transmission | Isuzu MSB | Isuzu MSB | |
| Gigantesque | 5Forward + 1 Inverse | 5Forward + 1 Inverse | ||
| 4KH1CN5LS | 72KW / 98HP | ○ | ○ | |
| 4KH1CN5MD | 83KW / 115HP | ○ | ○ | |
| 4KH1N6MD | 101KW / 140HP | ○ | - | |
| 4KH1CN6LB | 88KW / 120HP | ○ | ○ | |
| Hauteur maximale des devoirs | 12m-18m | 20m-30m | ||
| Charge de seau de travail | 200 ㎏ | 200 ㎏ | ||
| Plage de travail maximale | 5m-8m | 8,5m-14m | ||
| Angle de rotation | 360 ° | 360 ° | ||
| Normes d'usine | Adoptant des soupapes directionnelles domestiques et importées et des cylindres hydrauliques, un nivellement mécanique de tige externe, avec une fonction de verrouillage des cylindres, un fonctionnement hydraulique à commande électrique. | Adoptant des soupapes directionnelles domestiques et importées et des cylindres hydrauliques, un nivellement mécanique de tige externe, avec une fonction de verrouillage des cylindres, un fonctionnement hydraulique à commande électrique. | ||
| REMANRK: les spcifications détaillées se réfèrent aux informations d'usine et au service de personnalisation disponible | ||||
