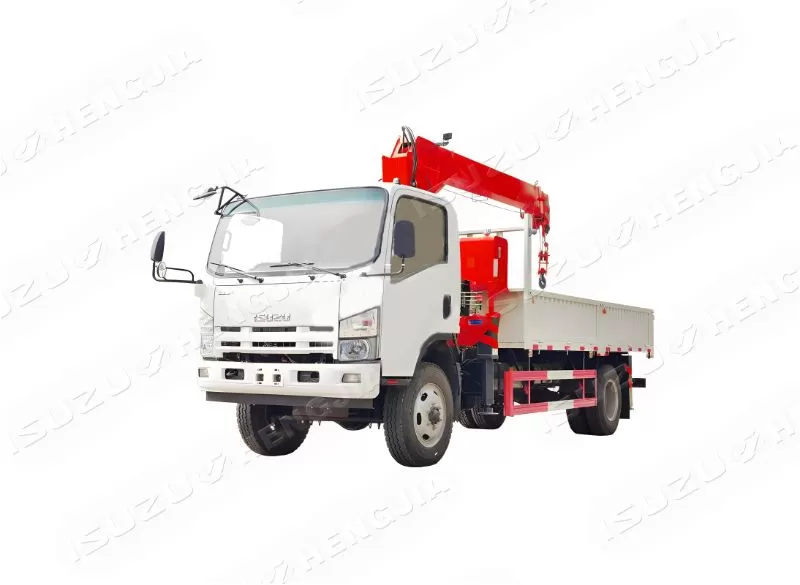

Grue à cargaison
| Empattement | 3360 mm-3815 mm |
| Conduire | 4x2 / 4x4 |
| Modèle de moteur | 4hk1 |
| Puissance en moteur | 189hp-205hp |
| Charger | 3.5T-4.5T |
| Tonnage de grue | 5000 kg-6300kg |
| Matériau de boîte | Q235 / Q355 |
Configuration du produit
| Composants | Camion Crane est une sorte d'équipement qui réalise le levage, la rotation et le levage des marchandises par le biais de levage hydraulique et du système télescopique. Il se compose principalement de quatre parties: châssis, grue, cargaison et système hydraulique. | |||
| Composants principaux | Le chariot est en acier de haute qualité, avec une forte rigidité et une résistance, durables et pas faciles à déformer. La grue est divisée en une base et un boom de la grue. Une platine à 360 degrés est installée sur la base pour faciliter la grue pour fonctionner à n'importe quel angle. La sous-marine croisée globale est configurée pour renforcer la résistance du faisceau et la charge de l'ensemble du véhicule. Les pattes hydrauliques avant et arrière sont conçues. Le système hydraulique est équipé d'une variété de vannes multiportionnelles et de vannes d'équilibre pour assurer la stabilité et la sécurité du corps pendant le travail. | |||
| Durable | La grue est en acier manganèse à haute résistance, un bras de travail hexagonal et un dispositif de synchronisation à fermeture éclair à une barre à barre. Il existe une variété de corps de pompe construits dans la grue, et chaque corps de pompe est connecté via une vanne à plusieurs voies et une vanne d'équilibre pour s'assurer que la grue fonctionne en douceur et de manière stable. | |||
| Conception structurelle | Conception légère de l'ensemble du véhicule, production modulaire, apparence élevée et préservation de la valeur. Fabriqué en acier à haute résistance, léger, haute résistance, stable et fiable. | |||
| Avantages de véhicules | Unique, les parties centrales du boom télescopique synchrone sont des pièces importées, avec une qualité stable. Le système de contrôle électronique est développé par l'usine d'origine, et le double entraînement rotatif est spécialement conçu pour le véhicule, qui coopère les uns avec les autres pour donner un jeu complet à ses performances complètes. | |||
Diagramme de véhicules
Dispositif de synchronisation des câbles monocylindres
Dispositif rotatif
Outrtigeurs hydrauliques
Dispositif de contrôle
Faisceau intégral
Flèche de grue
Diagramme de véhicules
| Modèle | Type de cabine | WB | Oal | Ow | OH | Foh | Roh | L | W | H |
| 700p | File d'attente en solo | 3360 | 5995 | 2300 | 2900 | 1110 | 1525 | 3400 | 2200 | 380 |
| File d'attente en solo | 3815 | 6800 | 2300 | 2900 | 1110 | 1875 | 4200 | 2200 | 380 | |
| Remarque: les dimensions ci-dessus sont pour référence uniquement et peuvent être personnalisées selon les besoins | ||||||||||
| Grue montée sur camion ISUZU 700p | ||
| Empattement | 3360 | 3815 |
| Moteur | 189hp / 205hp | 189hp / 205hp |
| Transmission | Isuzu mld | Isuzu mld |
| Matériau de boîte | Q235 / Q355 | Q235 / Q355 |
| Taille de la cabine | 3400x2200x380 | 4200x2200x380 |
| Marque de grue | XCMG / PALFINGER | XCMG / PALFINGER |
| Tonnage de grue | 5000 kg | 6300 kg |
| Norme d'usine | Rotation complète, pas de siège, pattes avant standard, protection du côté gauche et droit, protection arrière, autocollants réfléchissants | Rotation complète, pas de siège, pattes avant standard, protection du côté gauche et droit, protection arrière, autocollants de curseur réfléchissant |
| Nom de produit | Grue à camion ISUZU 700p | |||
| Paramètres du véhicule | Empattement (mm) | 3360 | 3815 | |
| Taille du véhicule () | 5995x2300x2900 | 6800x2300x2900 | ||
| Masse totale (kg) | 10550 | 10550 | ||
| Masse de trottoir (kg) | 5970 | 6180 | ||
| Nombre de passagers dans la cabine | 3 | 3 | ||
| Vitesse maximale | 110 | 110 | ||
| Spécifications des pneus | 235 / 75R17.5 16pr | 235 / 75R17.5 16pr | ||
| Nombre de pneus | 6 + 1 | 6 + 1 | ||
| Normes d'émission | National V, National VI | National V, National VI | ||
| Paramètres de transmission | Modèle de transmission | Isuzu mld | Isuzu mld | |
| Position | 6Forward + 1 Inverse | 6Forward + 1 Inverse | ||
| 4HK1-TCG60 | 151KW / 205HP | ○ | ○ | |
| 4HK1-TCG61 | 139KW / 189HP | ○ | ○ | |
| Performance spéciale | Matériau de boîte | Q235 | ○ | ○ |
| Q355 | ○ | ○ | ||
| Taille de boîte | 3400x2200x380 | 4200x2200x380 | ||
| Marque de grue | XCMG / PALFINGER | XCMG / PALFINGER | ||
| Tonnage de grue | 5000 kg | 6300 kg | ||
| Norme d'usine | Rotation complète, pas de siège, pattes avant standard, protection du côté gauche et droit, protection arrière, autocollants réfléchissants | Rotation complète, pas de siège, pattes avant standard, protection du côté gauche et droit, protection arrière, autocollants réfléchissants | ||
| Remarque: veuillez nous contacter pour confirmer une configuration détaillée, personnalisation du support | ||||
